中小水库综合信息化监测系统

1、概述

        水安全和水危机已经成为当前制约我国社会和经济发展的突出因素，水库工程对下游的防洪和灌溉意义重大，在促进当地经济发展中，发挥了巨大作用，地位极其重要。水库安全一直是我国防汛抗洪的难点和重点，而当前大部分中小水库缺少必要的库区水雨情及水库大坝安全检测手段。

        中小水库综合信息化系统实现了库区降雨量、库水位、水库大坝渗压、渗流、浸润线的水库自动化监测，为水库的安全管理与运行调度提供及时准确的信息，及时预警，为相关部门和领导科学决策提供依据，提高水库工程管理的效率和质量。

2、系统结构

        中小水库综合信息化系统采用分布式系统结构，根据监测设备安装位置与监测中心（如水库管理所）的距离综合采用有线（RS485总线或以太网）、近距离无线通讯、GPRS/CDMA网络通信等多种通信组网方式，灵活构建系统，有效降低系统整体成本，提高系统可靠性，非常适合中小水库信息化建设及水库监测除险加固配套信息化建设。

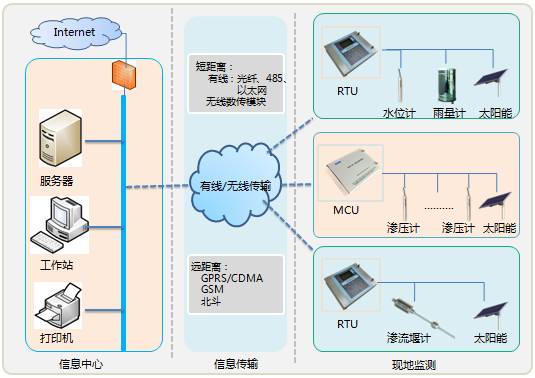

        系统结构示意图如下图所示：

        监测内容包括：

        1）库区水雨情监测：主要监测库区雨量和库水位，根据水库规模设立数量不等的监测点，监测设备采用ZKMC-310水文数据采集装置、ZKMC-330图像数据综合测控装置、ZKMC-340视频数据综合测控装置等设备，根据设备安装位置与监测中心的距离和地形，可选择多种通信方式，设备供电可根据需要采用太阳能蓄电池供电系统。

        2）大坝安全监测：中小水库大坝安全监测主要内容为坝体渗压和渗流监测，根据水库大坝的具体情况，可能包括主坝或副坝，渗压监测根据大坝长度可分若干个断面，每个断面埋设一定数量的渗压传感器（如振弦式渗压传感器），监测设备为大坝安全监测装置系列（如ZKSS-805分布式安全监测单元）；大坝渗流监测一般采用量水堰计进行监测。根据监测设备与信息中心的距离可灵活选用多种通信方式。

3、系统功能

        1)接收所有站点的实时采集信息，对数据进行合理性检查、分析处理，建立实时数据库。

        2)水库大坝的渗压渗流信息可根据设定的时间点（最多每天6个时间点数据）将数据保存。

        3)水位及雨量信息根据水利行业的要求进行数据库保存，可设置5分钟、15分钟、30分钟、1小时间隔存库。

        4)互联网信息发布：所有信息通过网络发布，只要能够上网，用户可以在任何地方了解这些站点的运行状态；

        5)基于电子地图的信息发布：水库大坝的渗压渗流监测点实时数据和库区实时水位和降雨量数据。

        6)统计报表：实现水库大坝的渗压渗流、水位、雨量多种查询统计，生成日报、月报、年报及相应的变化趋势曲线。
