1、结构简单、力传递环节少，安装简捷方便；
2、独特的矩形杠杆，刚性好，无形变；
3、无摩擦橡胶耳轴支承，防腐蚀、防潮、抗振动；
4、抗侧向力，抗水平分力，有效的减少了皮带跑偏和落料偏移对系统精度的影响；
5、称重传感器为拉式，调整方便、灵活、可靠、精度较高；
6、30A型采用无杠全悬浮式结构，单托辊、称重区小，主要用于进出料口中心距较短的带式输送机上，或用于倾角随时变化的皮带式输送机上，如应用于堆取料机。
二、主要技术参数：
|
|
20A型
|
20B型
|
30A型
|
|
检定精度
|
±0.5%
|
±0.5%
|
±1%
|
|
称重范围
|
1—4000t/h
|
1—4000t/h
|
1—4000t/h
|
|
皮带宽度
|
500—2000mm
|
300—2000mm
|
300—2000mm
|
|
皮带速度
|
0.1—4m/s
|
0.05—2m/s
|
0.1—4m/s
|
|
标准长度
|
2400 mm
|
300—1200mm
|
|
|
皮带倾角
|
≤18°
|
≤18°
|
≤18°
|

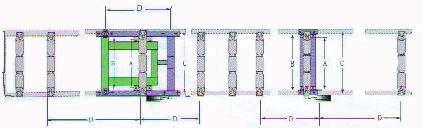

三、外形及安装尺寸：
|
输送机
|
DT75
|
DT11
|
DT75
|
DT11
|
DT75
|
DT75
|
|
带宽
|
A
|
B
|
C
|
|||
|
500
|
516
|
536
|
720
|
740
|
770
|
790
|
|
650
|
666
|
686
|
870
|
890
|
920
|
940
|
|
800
|
866
|
886
|
1070
|
1090
|
1120
|
1140
|
|
1000
|
1086
|
1076
|
1300
|
1290
|
1350
|
1340
|
|
1200
|
1336
|
1326
|
1550
|
1540
|
1600
|
1590
|
|
1400
|
1536
|
1526
|
1750
|
1740
|
1800
|
1790
|
HL-201/2001/2105/3011仪表

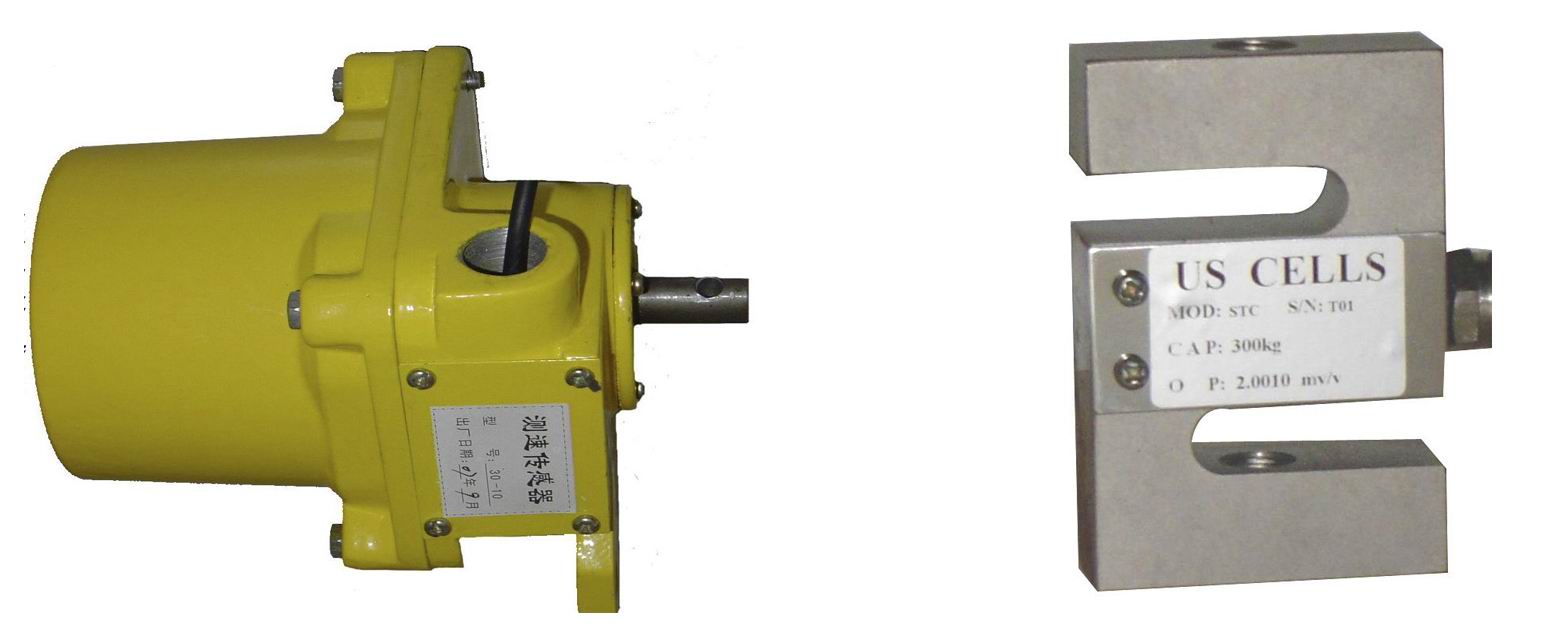

测速传感器 称重传感器
ICS-20B型
