HLL-2闸位计适用于江河、湖泊、水库、船闸、水电站及供、排水工程的闸门开度观测测量，可以采用同轴联接、链轮联接、齿轮联接以及其他直接联接方式和被测闸门耦合，仪器本身设计有一体化的行程控制开关，可以直接设定行程限位控制点。同时，本系列仪器又可与闸门启闭机控制装置、电显示器联接组成显示、控制系统；与计算机系统联接组成水电站、闸门、水位综合测量控制系统；与通信机连接，作为水文自动测报系统、水情卫星遥测系统的数字终端设备使用。
本仪器可用于平板闸、弧形闸、螺杆启闭机、卷扬机上的开度测量及行程限位控制。
主要技术参数
    测量范围：  0～100m；
    分辨力：0.5、0.1cm、1cm；
    输出码：SSI协议、RS485、4-20mA、格雷码12～16bit；
    耦合方式：轴连接耦合、齿轮耦合或链轮耦合；


    使用环境
    环境温度： -25℃～85℃；
    相对湿度： <90%(40℃)；

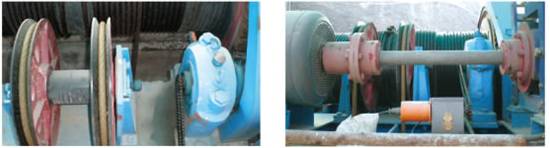

闸位计安装方式

（1）轴连接
闸门开度编码器输出轴通过偏心联轴器(或弹性联轴器)与卷扬机的减速机构小齿轮轴头（或卷筒的轴头）相连接，实现对闸门起升高度的测量










（2）链条连接
闸门开度编码器在实际使用中由于安装空间小的原因，编码器输出轴通过链条传动与卷扬机的减速机构小齿轮轴头相连，实现对闸门起升高度的测量








（3）齿轮连接
螺杆启闭机安装方式，须采用斜齿轮连接方式才能实现闸门开度的测量与控制。
